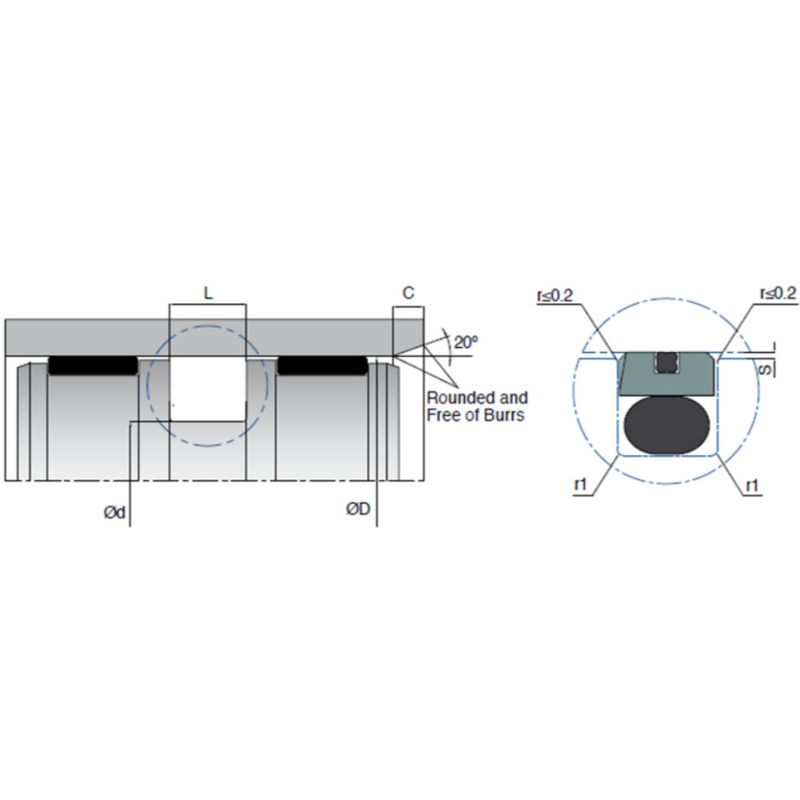

	D (H9)	d (h9)	L (+0,2/-0)	r1	C	Anel O	Anel X	Material
KL48-016	16	5	4.2	1	6	4.34x3.53	12.42x1.78	PTFE
KL48-022	22	11	4.2	1	6	10.69x3.53	17.17x1.78	PTFE
KL48-025	25	14	4.2	1	6	13.87x3.53	20.35x1.78	PTFE
KL48-028	28	17	4.2	1	6	15.47x3.53	23.52x1.78	PTFE
KL48-030	30	19	4.2	1	6	18.64x3.53	25.12x1.78	PTFE
KL48-032	32	21	4.2	1	6	20.22x3.53	26.70x1.78	PTFE
KL48-035	35	24	4.2	1	6	23.40x3.53	29.87x1.78	PTFE
KL48-040	40	29	4.2	1.3	6	28.17x3.53	34.65x1.78	PTFE
KL48-042	42	31	4.2	1.3	6	29.75x3.53	37.82x1.78	PTFE
KL48-045	45	34	4.2	1.3	6	32.92x3.53	37.82x1.78	PTFE
KL48-050	50	39	4.2	1.3	6	37.69x3.53	44.17x1.78	PTFE
KL48-050/1	50	34.5	6.3	1.3	8	32.69x5.33	44.17x1.78	PTFE
KL48-052	52	41	4.2	1.3	6	40.87x3.53	47.35x1.78	PTFE
KL48-055	55	44	4.2	1.3	6	44.04x3.53	50.52x1.78	PTFE
KL48-060	60	49	4.2	1.3	6	47.22x3.53	53.70x1.78	PTFE
KL48-063	63	52	4.2	1.3	6	50.39x3.53	56.87x1.78	PTFE
KL48-063/1	63	47.5	6.3	1.3	8	47.00x5.33	56.87x1.78	PTFE
KL48-065	65	54	4.2	1.3	6	53.57x3.53	60.05x1.78	PTFE
KL48-070	70	59	4.2	1.3	6	56.74x3.53	63.22x1.78	PTFE
KL48-070/1	70	54.5	6.3	1.3	8	53.34x5.33	63.22x1.78	PTFE
KL48-075	75	64	4.2	1.3	6	63.09x3.53	69.57x1.78	PTFE
KL48-080	80	64.5	6.3	1.8	8	62.87x5.33	72.75x1.78	PTFE
KL48-080/1	80	59	8.1	1.8	10.5	58.00x6.99	71.12x2.62	PTFE
KL48-085	85	69.5	6.3	1.8	8	69.22x5.33	75.92x1.78	PTFE
KL48-090	90	74.5	6.3	1.8	8	72.40x5.33	82.27x1.78	PTFE
KL48-095	95	79.5	6.3	1.8	8	78.74x5.33	88.62x1.78	PTFE
KL48-100	100	84.5	6.3	1.8	8	81.92x5.33	88.62x1.78	PTFE
KL48-100/1	100	79	8.1	1.8	10.5	77.00x6.99	88.57x2.62	PTFE
KL48-105	105	89.5	6.3	1.8	8	88.27x5.33	94.97x1.78	PTFE
KL48-110	110	94.5	6.3	1.8	8	91.44x5.33	101.32x1.78	PTFE
KL48-115	115	99.5	6.3	1.8	8	97.80x5.33	107.67x1.78	PTFE
KL48-120	120	104.5	6.3	1.8	8	100.97x5.33	114.02x1.78	PTFE
KL48-125	125	109.5	6.3	1.8	8	107.32x5.33	114.02x1.78	PTFE
KL48-130	130	114.5	6.3	1.8	8	113.67x5.33	120.37x1.78	PTFE
KL48-130/1	130	109	8.1	1.8	10.5	104.14x6.99	120.32x2.62	PTFE
KL48-135	135	114	8.1	1.8	10.5	113.67x6.99	126.67x2.62	PTFE
KL48-140	140	119	8.1	1.8	10.5	116.84x6.99	126.67x2.62	PTFE
KL48-150	150	129	8.1	1.8	10.5	126.37x6.99	139.37x2.62	PTFE
KL48-160	160	139	8.1	1.8	10.5	135.90x6.99	145.72x2.62	PTFE
KL48-170	170	149	8.1	1.8	10.5	148.60x6.99	158.42x2.62	PTFE
KL48-180	180	159	8.1	1.8	10.5	158.12x6.99	171.11x2.62	PTFE
KL48-190	190	169	8.1	1.8	10.5	168.30x6.99	177.47x2.62	PTFE
KL48-200	200	179	8.1	1.8	10.5	177.17x6.99	190.17x2.62	PTFE
KL48-210	210	189	8.1	1.8	10.5	187.30x6.99	202.87x2.62	PTFE
KL48-220	220	199	8.1	1.8	10.5	196.22x6.99	202.87x2.62	PTFE
KL48-240	240	219	8.1	1.8	10.5	215.27x6.99	234.62x2.62	PTFE
KL48-250	250	229	8.1	1.8	10.5	227.97x6.99	234.62x2.62	PTFE
KL48-250/1	250	225.5	8.1	1.8	12	221.62x6.99	234.62x2.62	PTFE
KL48-300	300	272	9.5	2.5	13	269.50x8.4	278.99x3.53	PTFE
KL48-310	310	282	9.5	2.5	13	279.00x8.4	291.70x3.53	PTFE
KL48-350	350	322	9.5	2.5	13	319.50x8.4	329.80x3.53	PTFE

PTFE / NBR Pneumático cilindro Piston selo fabricante Alta resistência ao desgaste

NBR Selo de pistão de cilindro pneumático

Fabricante de vedação de pistão de cilindro pneumático

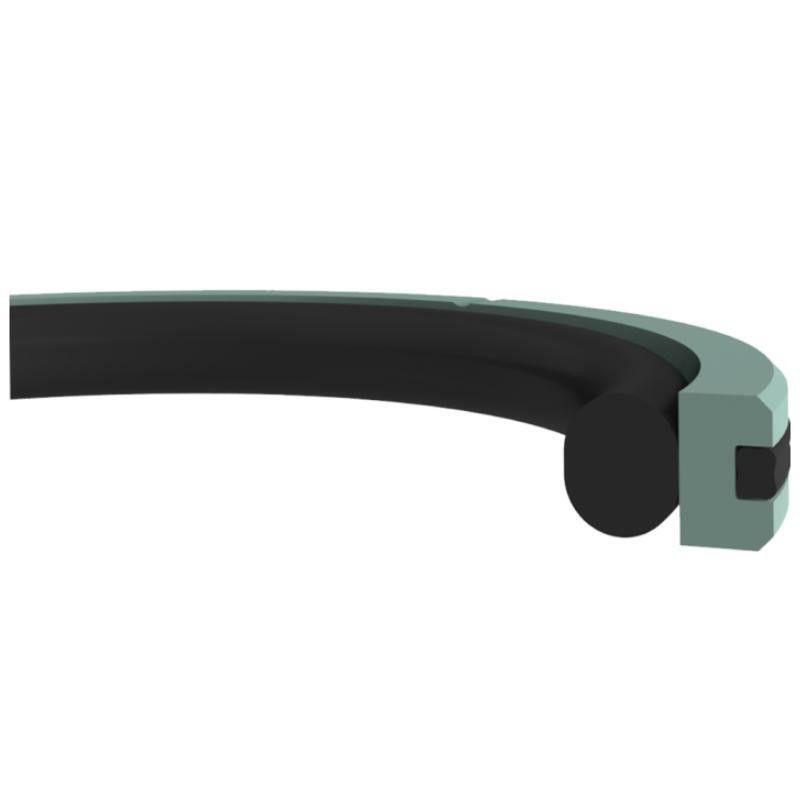

A vedação do pistão de dupla ação KL48 consiste num anel de perfil de PTFE, num anel X de elastómeros e num anel O como energizador.KL48 é um selo de pistão ideal para sistemas que têm dois meios diferentes no sistema separados pelo selo do pistão, como fluido e gás.

Vantagens

Área de aplicação

Selo de pistão compacto

Segamentos de pistão de dupla ação

Selo de embalagem do pistão
