SAE 100 R1 mangueira hidráulica trançada de arame de aço
Código da mangueira	Tamanho		Tamanho do painel	Identificação		WD		OD			TrabalhoIng pressão		Pressão de prova		Min explodir pressão		Min flexão raio	Peso
	Tamanho			Identificação		WD		A		AT	TrabalhoIng pressão		Pressão de prova		Min explodir pressão		Min flexão raio	Peso
	mm	N.C.		Min	Max.	Min	Max.	Min	Max.	Max.	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R1-01	5	3/16	-3	4.6	5.4	8.9	10.1	11.9	13.5	12.5	21	3045	42	6090	84	12810	90	0.2
SAE100R1-02	6.3	Quatro por cento	- Quatro	6.2	7	10.6	11.7	15.1	16.7	14.1	19.2	2780	38.5	5580	77	11165	100	0.25
SAE100R1-03	8	5/16	- 5	7.7	8.5	12.1	13.3	16.7	18.3	15.7	17.5	2540	35	5075	70	10150	115	0.31
SAE100R1-04	10	3/8	-6	9.3	10.1	14.5	15.7	19	20.6	18.1	15.7	2280	31.5	4570	63	9135	125	0.36
O número de veículos deve ser indicado.	12.5	1/2	- 8	12.3	13.5	17.5	19	22.2	23.8	21.5	14	2030	28	4060	56	8120	180	0.45
SAE100R1-06	16	5/8	- 10	15.5	16.7	20.6	22.2	25.4	27	24.7	10.5	1520	21	3045	42	6090	205	0.52
SAE100R1-07	19	3/4	- Doze	18.6	19.8	24.6	26.2	29.4	31	28.6	8.7	1260	17.5	2540	35	5075	240	0.65
SAE100R1-08	25	1	- 16 anos.	25	26.4	32.5	34.1	36.9	39.3	36.6	7	1015	14	2030	28	4060	300	0.91
SAE100R1-09	31.5	1-1/4	- 20	31.4	33	39.3	41.7	44.4	47.6	44.8	4.3	620	8.7	1260	17.5	2540	420	1.3
SAE100R1-10	38	1-1/2	- 24.	37.7	39.3	45.6	48	50.8	54	52	3.5	510	7	1015	14	2030	500	1.7
SAE100R1-11	51	2	- 32 anos.	50.4	52	58.7	61.9	65.1	68.3	65.9	2.6	380	5.2	750	10.5	1520	630	2

SAE 100 R2 mangueira hidráulica trançada de arame de aço
Ho!SeCódigo	Tamanho		Dash tamanho	Identificação		WD		OD			Trabalho pressãoRe		Proaf pressão		Min burS pressão		Min flexão raio	Peso
	Tamanho			Identificação		WD		A		AT	Trabalho pressãoRe		Proaf pressão		Min burS pressão		Min flexão raio	Peso
	mm	polegada		Min	Max.	Min	Max.	Min	Max.	Max.	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R2-01	5	3/16	-3	4.6	5.4	10.6	11.7	15.1	16.7	14.1	35	5075	70	10150	140	20300	90	0.32
SAE100R2-02	6.3	Quatro por cento	- Quatro	6.2	7	12.1	13.3	16.7	18.3	15.7	35	5075	70	10150	140	20300	100	0.36
SAE100R2-03	8	5/16	- 5	7.7	8.5	13.7	14.9	18.3	19.8	17.3	29.7	4310	59.5	8630	119	17255	115	0.45
SAE100R2-04	10	3/8	-6	9.3	10.1	16.1	17.3	20.6	22.2	19.7	28	4060	56	8120	112	16240	125	0.54
SAE100R2-05	12.5	1/2	- 8	12.3	13.5	19	20.6	23.8	25.4	23.1	24.5	3550	49	7110	98	14210	180	0.68
SAE100R2-06	16	5/8	- 10	15.5	16.7	22.2	23.8	27	28.6	26.3	19.2	2780	38.5	5580	77	11165	205	0.8
SAE100R2-07	19	3/4	- Doze	18.6	19.8	26.2	27.8	31	32.5	30.2	15.7	2280	31.5	4570	63	9135	240	0.94
SAE100R2-08	25	1	- 16 anos.	25	26.4	34.1	35.7	38.5	40.9	38.9	14	2030	28	4060	56	8120	300	1.35
SAE100R2-09	31.5	1-1/4	20	31.4	33	43.2	45.6	49.2	52.4	49.6	11.3	1640	22.7	3290	45.5	6600	420	2.15
SAE100R2-10	38	1-1/2	24	37.7	39.3	49.6	52	55.6	58.7	56	8.7	1260	17.5	2540	35	5075	500	2.65
SAE100R2-11	51	2	- 32 anos.	50.4	52	62.3	64.7	68.3	71.4	68.6	7.8	1130	15.7	2280	31.5	4570	630	3.42

SAE 100 R3 mangueira hidráulica trenzada de tecido
Código da mangueira	Tamanho		Dash tamanho	Identificação		OD		Pressão de trabalho		Pressão de prova		Min pressão de ruptura		Min flexão raio	Peso
	Tamanho			Identificação		OD		Pressão de trabalho		Pressão de prova		Min pressão de ruptura		Min flexão raio	Peso
	mm	polegada		Min	Max.	Min	Max.	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R3-01	5	3/16	-3	4.5	5.4	11.9	13.5	10.5	1520	21	3050	42	6090	75	0.16
SAE100R3-02	6.3	Quatro por cento	- Quatro	6.1	7	13.5	15.1	8.7	1260	17.5	2540	35	5075	75	0.18
SAE100R3-03	8	5/16	- 5	7.6	8.5	16.7	18.3	8.4	1220	16.8	2440	33.5	4860	100	0.27
SAE100R3-04	10	3/8	-6	9.2	10.1	18.3	19.8	7.8	1130	15.7	2280	31.5	4570	100	0.31
SAE100R3-05	12.5	1/2	- 8	12.4	13.5	23	24.6	7	1015	14	2030	28	4060	125	0.45
SAE100R3-06	16	5/8	- 10	15.6	16.7	26.2	27.8	6.1	885	12.2	1770	24.5	3550	140	0.53
SAE100R3-07	19	3/4	- Doze	18.7	19.8	31	32.5	5.2	750	10.5	1520	21	3045	150	0.72
SAE100R3-08	25	1	- 16 anos.	25.1	26.2	36.9	39.3	3.9	570	7.8	1130	15.7	2280	205	0.9
SAE100R3-09	31.5	1-1/4	- 20	31.4	32.9	42.9	46	2.6	380	5.2	750	10.5	1520	250	1.07

SAE 100 R4 mangueira hidráulica trenzada de tecido
Código da mangueira	Tamanho		Dash tamanho	Identificação		OD	Pressão de trabalho		Pressão de prova		Min pressão de ruptura		Min flexão raio	Peso
	Tamanho			Identificação		OD	Pressão de trabalho		Pressão de prova		Min pressão de ruptura		Min flexão raio	Peso
	mm	polegada		Min	Max.	Max.	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R4-01	19	3/4	- Doze	18.2	19.8	34.9	2.1	305	4.2	610	8.4	1210	125	0.92
SAE100R4-02	25	1	- 16 anos.	24.6	26.2	41.3	1.7	250	3.5	510	7	1015	150	1.1
SAE100R4-03	31.5	1-1/4	- 20	30.6	33	50.8	1.4	200	2.8	410	5.6	810	200	1.3
SAE100R4-04	38	1-1/2	- 24.	36.9	39.3	57.2	1.05	150	2.1	305	4.2	610	255	1.8
SAE100R4-05	51	2	32	49.2	52.4	69.9	0.7	100	1.4	200	2.8	410	300	2.23
SAE100R4-06	63	2-1/2	- 40	61.9	65.1	82.6	0.4	60	0.85	120	1.7	250	355	3.23
SAE100R4-07	76	3	- 48 anos.	74.6	77.8	95.3	0.4	60	0.8	120	1.6	230	460	4.25
SAE100R4-08	89	3-1/2	56	87.3	90.5	107.9	0.3	40	0.6	90	1.25	180	530	5.05
SAE100R4-09	102	4	- 64	100	103.2	120.7	0.25	40	0.5	70	1	145	610	5.6

SAE 100 R5 mangueira hidráulica trançada de arame de aço
Código da mangueira	Tamanho		Dash tamanho	Identificação		OD		Trabalho pressão		Prova pressão		Min explodir pressão		Min flexão raio	Peso
	Tamanho			Identificação		OD		Trabalho pressão		Prova pressão		Min explodir pressão		Min flexão raio	Peso
	mm	polegada		Min	Max.	Min	Max.	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R5-01	5	3/16	-3	4.8	5.5	12.7	13.7	21	3045	42	6090	84	12180	75	0.24
SAE100R5-02	6.3	Quatro por cento	- Quatro	6.4	7.2	14.3	15.3	21	3045	42	6090	84	12180	85	0.28
SAE100R5-03	8	5/16	- 5	7.9	8.7	16.7	17.6	15.7	2270	31.5	4570	63	9135	100	0.35
SAE100R5-04	12.5	1/2	- 8	12.7	13.7	22.8	24	12.2	1770	24.5	3550	49	7105	140	0.51
O número de veículos deve ser indicado.	16	5/8	- 10	15.9	17	26.8	28	10.5	1520	21	3045	42	6090	165	0.68
SAE100R5-06	22	7/8	- 14	22.2	23.3	30.6	32.2	5.6	810	11.2	1620	22.4	3250	185	0.7
SAE100R5-07	29	1-1/8	- 18 anos.	28.6	29.8	37.3	38.9	4.3	620	8.7	1260	17.5	2540	230	0.8
SAE100R5-08	35	1-3/8	- 22 anos.	34.9	36.1	43.7	45.2	3.5	510	7	1015	14	2030	265	0.93
SAE100R5-09	46	1-13/16	- 29	46	47.2	55.2	57.6	2.4	350	4.9	700	9.8	1420	335	1.32
SAE100R5-10	60	2-3/8	- 38 anos.	60.3	61.9	71.8	74.2	2.4	350	4.9	700	9.8	1420	610	2.96
SAE100R5-11	76	3	- 48 anos.	76.2	77.8	89.3	91.7	1.4	200	2.8	410	5.6	810	840	4.1

SAE 100 R6 mangueira hidráulica trenzada de tecido
Código da mangueira	Tamanho		Tamanho do painel	Identificação		OD	Pressão de trabalho		Pressão de prova		Min. explosão pressão		Min. flexão	Peso
	Tamanho			Identificação		OD	Pressão de trabalho		Pressão de prova		Min. explosão pressão		Min. flexão	Peso
	mm	polegada		Min	Max.	Max.	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R6-01	5	3/16	-3	4.2	5.4	10.3	3.5	510	7	1015	14	2030	50	0.1
SAE100R6-02	6.3	Quatro por cento	4	5.6	7.2	11.9	2.8	410	5.6	810	11.2	1620	65	0.13
SAE100R6-03	8	5/16	5	7.2	8.8	13.5	2.8	410	5.6	810	11.2	1620	75	0.15
SAE100R6-04	10	3/8	6	8.7	10.3	15.1	2.8	410	5.6	810	11.2	1620	75	0.18
SAE100R6-05	12.5	1/2	8	11.9	13.5	19	2.8	410	5.6	810	11.2	1620	100	0.26
SAE100R6-06	16	5/8	- 10	15.1	16.7	22.2	2.4	350	4.8	710	9.8	1420	125	0.34
SAE100R6-07	19	3/4	- Doze	18.3	19.9	25.4	2.1	310	4.2	610	8.4	1220	150	0.4

SAE 100 R7 mangueira hidráulica termoplástica
Código da mangueira	Tamanho		Dash tamanho	Identificação		OD	Pressão de trabalho		Pressão de prova		Min pressão de ruptura		Min raio de curvatura	Peso
	Tamanho			Identificação		OD	Pressão de trabalho		Pressão de prova		Min pressão de ruptura		Min raio de curvatura	Peso
	mm	polegada		Min	Max.	Max.	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R7-01	5	3/16	-3	4.6	5.4	11.4	21	3045	42	6090	84	12180	90	0.073
SAE100R7-02	6.3	Quatro por cento	- Quatro	6.2	7	13.7	19.2	2780	38.5	5580	77	11165	100	0.09
SAE100R7-03	8	5/16	- 5	7.7	8.5	15.6	17.5	2535	35	5075	77	10150	115	0.128
SAE100R7-04	10	3/8	-6	9.3	10.3	18.4	15.7	2275	31.5	4565	63	9135	125	0.155
SAE100R7-05	12.5	1/2	- 8	12.3	13.5	22.5	14	2030	28	4060	56	8120	180	0.224
SAE100R7-06	16	5/8	- 10	15.5	16.7	25.8	10.5	1520	21	3045	42	6090	205	0.277
SAE100R7-07	19	3/4	- Doze	18.6	19.8	28.6	8.7	1260	17.5	2535	35	5075	240	0.33
SAE100R7-08	25	1	- 16 anos.	25	26.4	36.7	7	1015	14	2030	28	4060	300	0.403

SAE 100 R8 mangueira hidráulica termoplástica
Código da mangueira	Tamanho		Dash tamanho	Identificação		OD	- Não.Rking pressão		Prova pressão		Min explodir pressão		Min raio de curvatura	Peso
	Tamanho			Identificação		OD	- Não.Rking pressão		Prova pressão		Min explodir pressão		Min raio de curvatura	Peso
	mm	polegada		Min	Max.	Max.	MPa	psi	MPa	psi	MPa	psi	mm	kg/m
SAE100R8-01	5	3/16	-3	4.6	5.4	14.6	35	5075	70	10150	140	20300	90	0.086
SAE100R8-02	6.3	Quatro por cento	4	6.2	7	16.8	35	5075	70	10150	140	20300	100	0.097
SAE100R8-03	10	3/8	-6	9.3	10.3	20.3	28	4060	56	8120	112	16240	125	0.178
SAE100R8-04	12.8	1/2	- 8	12.3	13.5	24.6	24.5	3550	49	1705	98	14210	180	0.215
SAE100R8-05	16	5/8	- 10	15.5	16.7	29.8	19.2	2780	38.5	2280	77	11165	205	0.312
SAE100R8-06	19	3/4	- Doze	18.6	19.8	33	15.7	2275	31.5	4565	63	9135	240	0.36
SAE100R8-07	25	1	- 16 anos.	25	26.4	38.6	14	2030	28	4060	56	8120	300	0.505

SAE 100 R9 tubo hidráulico em espiral de arame de aço
Código da mangueira	Tamanho		Dash tamanho	Identificação		WD		OD			Trabalho pressão		Prova pressão		Min. explosão pressão		Min raio de curvatura	Peso
	Tamanho			Identificação		WD		A		AT	Trabalho pressão		Prova pressão		Min. explosão pressão		Min raio de curvatura	Peso
	mm	polegada		Min	Max.	Min	Max.	Min	Max.	Max.	MPa	psl	MPa	psl	MPa	psi	mm	kg/m
SAE100R9-01	10	3/8	-6	9.3	10.1	16.9	18	20.6	22.2	21.1	31.5	4570	63	9135	126	18270	125	0.7
SAE100R9-02	12.5	1/2	- 8	12.3	13.5	19.4	21	23.8	25.4	24.3	28	4060	56	8120	112	16240	180	0.83
SAE100R9-03	19	3/4	- Doze	18.6	19.8	26.6	28.2	30.6	32.2	31.9	21	3045	42	6090	84	12180	240	1.3
SAE100R9-04	25	1	- 16 anos.	25	26.4	34.5	36.1	38.5	40.9	40.5	21	3045	42	6090	84	12180	300	1.7
SAE100R9-05	31.5	Quatro por cento	- 20	31.4	33	43.3	45.6	49.2	52.4	50.7	17.5	2540	35	5075	70	10150	420	3.08
SAE100R9-06	38	1-1/2	24	37.7	37.7	49.6	52	55.6	58.7		14	2030	28	4060	56	8120	500	4.3
SAE100R9-07	51	2	- 32 anos.	50.4	50.4	63.9	66.2	69.9	73		14	2030	28	4060	56	8120	660	5.63

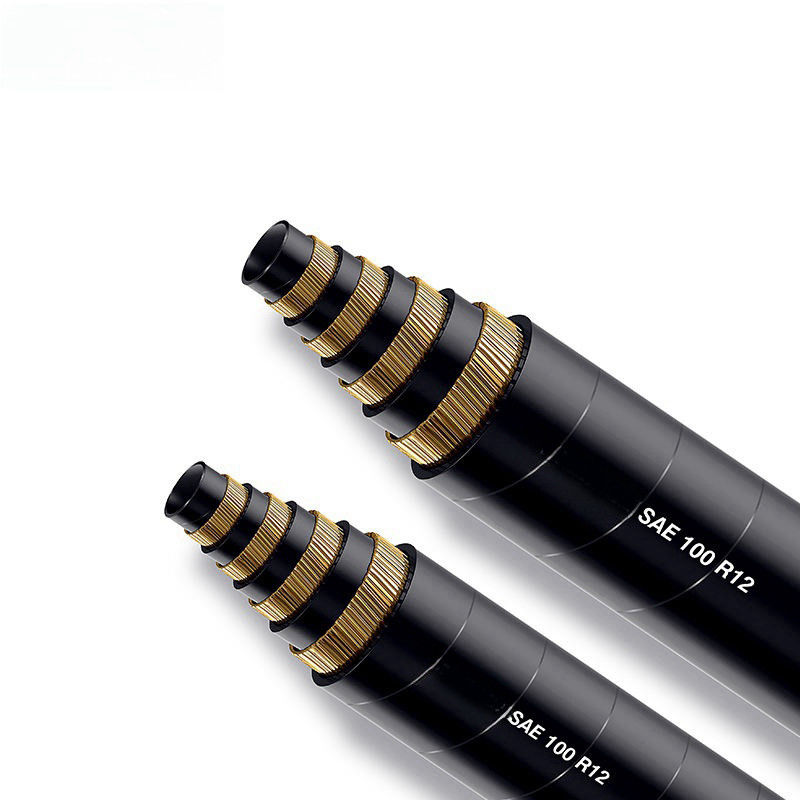

SAE 100 R12 Mangueira hidráulica espiral de alta pressão para óleos hidráulicos à base de petróleo
