Lugar de origem:
China
Marca:
KELONG
Número do modelo:
Anel de vedação de eixo rotativo de borracha V-seal VA
Contacte-nos

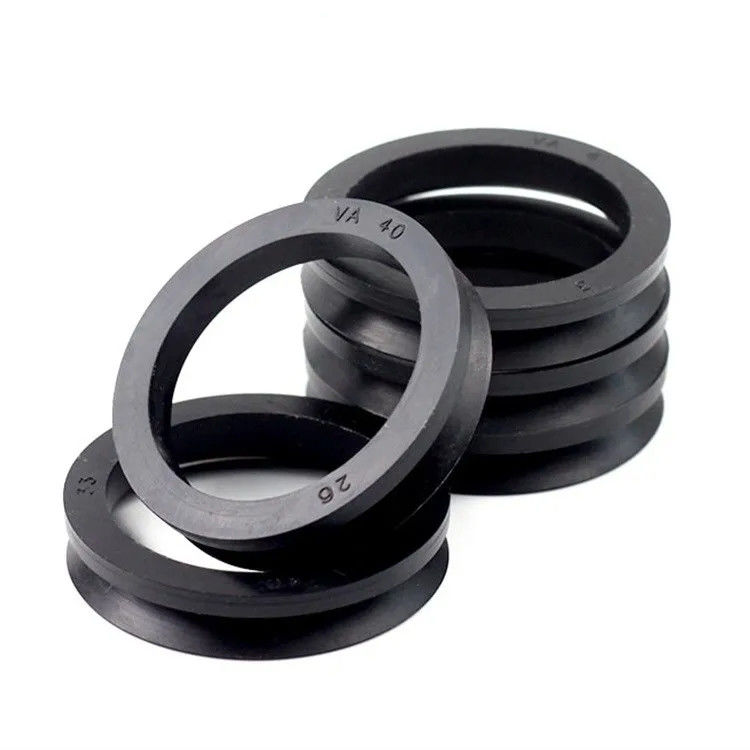

Eixo tipo Va de borracha NBR / FKM usa vedações de água com anel em V
O anel de vedação VA é fixado ao eixo e gira com o eixo.Além disso, o lábio de vedação cônico evita deslocamento angular.A função do anel de vedação tipo VA é evitar a entrada de sujeira externa e o vazamento de graxa interna.A parte de conexão intermediária pode garantir que o lábio de vedação produza uma leve força de pressão na superfície selada para obter uma vedação durável e eficaz.
| Material | Dureza | Velocidade | Temperatura ℃ |
| NBR (Nitrila, Buna-N) | 60-70 Costa A | <=8m/s | -40 a +120 |
| FKM (FPM) | 60-70 Costa A | <=10m/s | -30 a +220 |
Eixo tipo Va de borracha NBR / FKM usa vedações de água com anel em V
|
Vantagens:
1) Material de elastômero de borracha pura sem peças metálicas
2) Trabalho de design reduzido, sem requisitos de processamento de instalação
3) Eliminação do processamento da superfície de contato do eixo e precisão da superfície, requisitos de dureza, a superfície do eixo não precisa ser endurecida
4) Instalação e remoção fáceis e confiáveis
5) A pressão de contato da superfície é pequena, então a força de atrito é pequena, a perda de atrito e o calor de atrito são pequenos e a vida útil é longa
6) Selado e à prova de poeira |

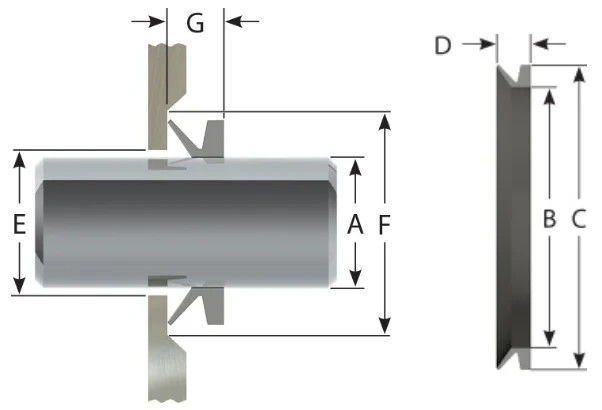

| Dimensões da vedação | Dimensões da habitação | |||||||
| A | B | C | D | E | F | G | ||
| Número da peça | Diâmetro do eixo | EU IA | DO | Altura | EU IA | DO | Largura | |
| VA 003 | 2,70-3,50 | 2,50 | 5,50 | 3h00 | A+1,00 | A+4,00 | 2,50±0,30 | |
| VA 004 | 3,50-4,50 | 3.20 | 7h20 | 3,70 | A+1,00 | A+6,00 | 3,00±0,40 | |
| VA 005 | 4,50-5,50 | 4h00 | 8h00 | 3,70 | A+ 1,00 | A+6,00 | 3,00±0,40 | |
| VA 006 | 5,50-6,50 | 5h00 | 9h00 | 3,70 | A+1,00 | A+6,00 | 3,00±0,40 | |
| VA 007 | 6h50-8h00 | 6h00 | 10h00 | 3,70 | A+1,00 | A+6,00 | 3,00±0,40 | |
| VA 008 | 8h00-9h50 | 7h00 | 11h00 | 3,70 | A+1,00 | A+6,00 | 3,00±0,40 | |
| VA 010 | 9h50 - 11h50 | 9h00 | 15h00 | 5,50 | A+2,00 | A+9,00 | 4,50±0,60 | |
| VA 012 | 11h50-12h50 | 10h50 | 16h50 | 5,50 | A+ 2,00 | A+ 9,00 | 4,50±0,60 | |
| VA 013 | 12h50-13h50 | 11h70 | 17h50 | 5,50 | A+2,00 | A+9,00 | 4,50±0,60 | |
| VA 014 | 13h50-15h50 | 12h50 | 18h50 | 5,50 | A+ 2,00 | A+9,00 | 4,50±0,60 | |
| VA 016 | 15h50-17h50 | 14h00 | 20h00 | 5,50 | A+ 2,00 | A+9,00 | 4,50±0,60 | |
| VA 018 | 17h50-19h00 | 16h00 | 22h00 | 5,50 | A+ 2,00 | A+9,00 | 4,50±0,60 | |
| VA 020 | 19h00-21h00 | 18h00 | 26h00 | 7h50 | A+2,00 | A+ 12,00 | 6,00±0,80 | |
| VA 022 | 21h00-24h00 | 20h00 | 28h00 | 7h50 | A+ 2,00 | A+ 12,00 | 6,00±0,80 | |
| VA 025 | 24h00-27h00 | 22h00 | 30h00 | 7h50 | A+2,00 | A+ 12,00 | 6,00±0,80 | |
| VA 028 | 27h00-29h00 | 25h00 | 33h00 | 7h50 | A+ 3,00 | A+ 12,00 | 6,00±0,80 | |
| VA 030 | 29h00-31h00 | 27h00 | 35h00 | 7h50 | A+3,00 | A+12,00 | 6,00±0,80 | |
| VA 032 | 31h00-33h00 | 29h00 | 37h00 | 7h50 | A+ 3,00 | A+ 12,00 | 6,00±0,80 | |
| VA 035 | 33h00-36h00 | 31h00 | 39h00 | 7h50 | A+3,00 | A+ 12,00 | 6,00±0,80 | |
| VA 038 | 36h00-38h00 | 34h00 | 42h00 | 7h50 | A+3,00 | A+12,00 | 6,00±0,80 | |
| VA 040 | 38h00-43h00 | 36h00 | 46,00 | 9h00 | A+ 3,00 | A+ 15,00 | 7,00±1,00 | |
| VA 045 | 43,00-48,00 | 40,00 | 50,00 | 9h00 | A+ 3,00 | A+ 15,00 | 7,00±1,00 | |
| VA 050 | 48h00-53h00 | 45,00 | 55,00 | 9h00 | A+ 3,00 | A+ 15,00 | 7,00±1,00 | |
| VA 055 | 53h00-58h00 | 49,00 | 59,00 | 9h00 | A+ 3,00 | A+ 15,00 | 7,00±1,00 | |
| VA 060 | 58h00-63h00 | 54,00 | 64,00 | 9h00 | A+3,00 | A+ 15,00 | 7,00±1,00 | |
| VA 065 | 63h00-68h00 | 58,00 | 68,00 | 9h00 | A+3,00 | A+15,00 | 7,00±1,00 | |
| VA 070 | 68h00-73h00 | 63,00 | 75,00 | 11h00 | A+ 4,00 | A+ 18,00 | 9,00±1,20 | |
| VA 075 | 73,00-78,00 | 67,00 | 79,00 | 11h00 | A+4,00 | A+18,00 | 9,00±1,20 | |
| VA 080 | 78,00-83,00 | 72,00 | 84,00 | 11h00 | A+4,00 | A+18,00 | 9,00±1,20 | |
| Dimensões da vedação | Dimensões da habitação | |||||||
| A | B | C | D | E | F | G | ||
| Número da peça | Diâmetro do eixo | EU IA | DO | Altura | EU IA | DO | Largura | |
| VA 085 | 83,00-88,00 | 76,00 | 88,00 | 11h00 | A+4,00 | A+18,00 | 9,00±1,20 | |
| VA 090 | 88,00-93,00 | 81,00 | 93,00 | 11h00 | A+4,00 | A+18,00 | 9,00±1,20 | |
| VA 095 | 93,00-98,00 | 85,00 | 97,00 | 11h00 | A+4,00 | A+ 18,00 | 9,00±1,20 | |
| VA 100 | 98,00-105,00 | 90,00 | 102,00 | 11h00 | A+4,00 | A+18,00 | 9,00±1,20 | |
| VA 110 | 105,00-115,00 | 99,00 | 113,00 | 12h80 | A+4,00 | A+21,00 | 10,50±1,50 | |
| VA 120 | 115,00-125,00 | 108,00 | 122,00 | 12h80 | A+4,00 | A+21,00 | 10,50±1,50 | |
| VA 130 | 125,00-135,00 | 117,00 | 131,00 | 12h80 | A+4,00 | A+ 21,00 | 10,50±1,50 | |
| VA 140 | 135,00-145,00 | 126,00 | 140,00 | 12h80 | A+ 4,00 | A+21,00 | 10,50±1,50 | |
| VA 150 | 145,00-155,00 | 135,00 | 149,00 | 12h80 | A+4,00 | A+ 21,00 | 10,50±1,50 | |
| VA 160 | 155,00-165,00 | 144,00 | 160,00 | 14h50 | A+ 5,00 | A+24,00 | 12h00 ±1,80 | |
| VA 170 | 165,00-175,00 | 153,00 | 169,00 | 14h50 | A+ 5,00 | A+ 24,00 | 12,00±1,80 | |
| VA 180 | 175,00-185,00 | 162,00 | 178,00 | 14h50 | A+5,00 | A+ 24,00 | 12,00±1,80 | |
| VA 190 | 185,00-195,00 | 171,00 | 187,00 | 14h50 | A+ 5,00 | A+ 24,00 | 12,00±1,80 | |
| VA 199 | 195,00-210,00 | 180,00 | 196,00 | 14h50 | A+ 5,00 | A+ 24,00 | 12h00 ±1,80 | |
| VA 200 | 190,00-210,00 | 180,00 | 210,00 | 25h00 | A+ 10,00 | A+ 45,00 | 20,00 ±4,00 | |
| VA 220 | 210,00-235,00 | 198,00 | 228,00 | 25h00 | A+ 10,00 | A+45,00 | 20,00±4,00 | |
| VA 250 | 235,00-265,00 | 225,00 | 255,00 | 25h00 | A+ 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 275 | 265,00-290,00 | 247,00 | 277,00 | 25h00 | A + 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 300 | 290,00-310,00 | 270,00 | 300,00 | 25h00 | A+10,00 | A+45,00 | 20h00出4h00 | |
| VA 325 | 310,00-335,00 | 292,00 | 322,00 | 25h00 | A + 10,00 | A+45,00 | 20,00± 4,00 | |
| VA 350 | 335,00-365,00 | 315,00 | 345,00 | 25h00 | A+ 10,00 | A+45,00 | 20,00±4,00 | |
| VA 375 | 365,00-390,00 | 337,00 | 367,00 | 25h00 | A+ 10,00 | A+45,00 | 20,00±4,00 | |
| VA 400 | 390,00-430,00 | 360,00 | 390,00 | 25h00 | A+ 10,00 | A+ 45,00 | 20h00 4h00 | |
| VA 450 | 430,00-480,00 | 405,00 | 435,00 | 25h00 | A+10,00 | A+45,00 | 20h00出4h00 | |
| VA 500 | 480,00- 530,00 | 450,00 | 480,00 | 25h00 | A+10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 550 | 530,00-580,00 | 495,00 | 525,00 | 25h00 | A+ 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 600 | 580,00-630,00 | 540,00 | 570,00 | 25h00 | A+10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 650 | 630,00-665,00 | 600,00 | 630,00 | 25h00 | A+ 10,00 | A+45,00 | 20,00± 4,00 | |
| VA 700 | 665,00-705,00 | 630,00 | 660,00 | 25h00 | A+ 10,00 | A+45,00 | 20,00±4,00 | |
| VA 725 | 705,00-745,00 | 670,00 | 700,00 | 25h00 | A+ 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 750 | 745,00-785,00 | 705,00 | 735,00 | 25h00 | A+ 10,00 | A+45,00 | 20,00±4,00 | |
| VA 800 | 785,00-830,00 | 745,00 | 775,00 | 25h00 | A+ 10,00 | A+ 45,00 | 20,00 ±4,00 | |
| VA 850 | 830,00-875,00 | 785,00 | 815,00 | 25h00 | A+ 10,00 | A+ 45,00 | 20h00 ± 4h00 | |
| VA 900 | 875,00-920,00 | 825,00 | 855,00 | 25h00 | A+ 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 950 | 920,00-965,00 | 865,00 | 895,00 | 25h00 | A+ 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 1000 | 965,00-1015,00 | 910,00 | 940,00 | 25h00 | A+ 10,00 | A+ 45,00 | 20h00 ± 4h00 | |
| Dimensões da vedação | Dimensões da habitação | |||||||
| A | B | C | D | E | F | G | ||
| Número da peça | Diâmetro do eixo | EU IA | DO | Altura | EU IA | DO | Largura | |
| VA 1100 | 1065,00- 1115,00 |
1.000,00 | 1.030,00 | 25h00 | A+10,00 | A+45,00 | 20,00±4,00 | |
| VA 1150 | 1115,00- 1165,00 |
1.045,00 | 1.075,00 | 25h00 | A+10,00 | A+45,00 | 20,00±4,00 | |
| VA 1200 | 1165,00- 1215,00 |
1.090,00 | 1120,00 | 25h00 | A+10,00 | A+45,00 | 20,00±4,00 | |
| VA 1250 | 1215,00- 1270,00 |
1135,00 | 1165,00 | 25h00 | A+10,00 | A+45,00 | 20,00±4,00 | |
| VA 1300 | 1270,00- 1320,00 |
1180,00 | 1210,00 | 25h00 | A+10,00 | A+45,00 | 20,00±4,00 | |
| VA 1350 | 1320,00- 1370,00 |
1225,00 | 1255,00 | 25h00 | A+10,00 | A+45,00 | 20,00 ±4,00 | |
| VA 1400 | 1370,00- 1420,00 |
1270,00 | 1300,00 | 25h00 | A+10,00 | A+45,00 | 20,00±4,00 | |
| VA 1450 | 1420,00- 1470,00 |
1315,00 | 1345,00 | 25h00 | A+10,00 | A+45,00 | 20,00±4,00 | |
| VA 1500 | 1470,00- 1520,00 |
1360,00 | 1390,00 | 25h00 | A+ 10,00 | A+ 45,00 | 20,00 ±4,00 | |
| VA 1550 | 1520,00- 1570,00 |
1405,00 | 1435,00 | 25h00 | A+10,00 | A+45,00 | 20,00±4,00 | |
| VA 1600 | 1570,00- 1620,00 |
1450,00 | 1480,00 | 25h00 | A+10,00 | A+45,00 | 20,00±4,00 | |
| VA 1650 | 1620,00- 1670,00 |
1495,00 | 1525,00 | 25h00 | A+10,00 | A+45,00 | 20,00 ±4,00 | |
| VA 1700 | 1670,00- 1720,00 |
1540,00 | 1570,00 | 25h00 | Um +10,00 | A+45,00 | 20,00±4,00 | |
| VA 1750 | 1720,00- 1770,00 |
1585,00 | 1615,00 | 25h00 | A+10,00 | A+45,00 | 20,00±4,00 | |
| VA 1800 | 1770,00- 1820,00 |
1630,00 | 1650,00 | 25h00 | A+10,00 | A+45,00 | 20,00 ±4,00 | |
| VA 1850 | 1820,00- 1870,00 |
1675,00 | 1705,00 | 25h00 | A+10,00 | A+45,00 | 20,00±4,00 | |
| VA 1900 | 1870,00- 1920,00 |
1720,00 | 1750,00 | 25h00 | A+10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 1950 | 1920.00- 1970,00 |
1765,00 | 1795,00 | 25h00 | A+ 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 2000 | 1970,00- 2020,00 |
1810,00 | 1840,00 | 25h00 | Um +10,00 | A+45,00 | 20,00±4,00 | |
